刚开始学，不知道看哪个原理图，求助

HelloWorld

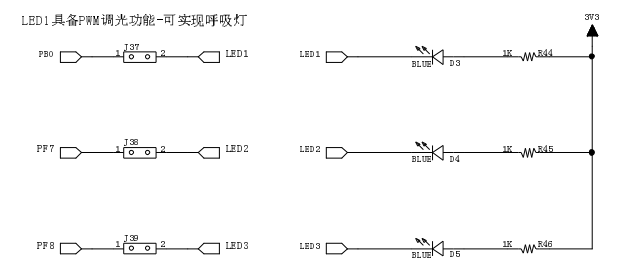

  看野火视频用库点亮了LED，感觉很无脑，都不知道什么原理就亮了，所以我就想用指令来操作直接点亮LED，就看原理图。看的是ISO-V2 ， 就这个，这个是说在GPIO里面的PB0（46）吗？但是那个开关又写了一个J37是什么意思。。我想找到那个PB0的在寄存器中的内存地址，不知道在哪个PDF文档里面。。求大神指导一下啊。。没学过电路图好难受。。。C盘里面的PDF文档全是几个字母加序号的，完全不知道哪个是哪个。。求助。。去了意法半导体官网下载MINI的处理器文档，结果下载下来只有两页，啥东西都没有。大神救我！

wqy_1000

J37是PB0连接到LED1的跳线。拿开J37的路线帽PB0就不和LED1连接在一起了。GPIOB->BSRR = 0x01就是把GPIOB port 0升为高电平;
GPIOB->BRR = 0x01就是把GPIOB port 0降为低电平

HelloWorld

wqy_1000 发表于 2014-12-30 14:56
J37是PB0连接到LED1的跳线。拿开J37的路线帽PB0就不和LED1连接在一起了。GPIOB->BSRR = 0x01就是把GPIOB po ...

哦，你的意思是J37控制高电平吗？J37 == BSRR吗？
顺便求一个好看一点的原理图。。这个原理图我觉得好难看，要找一半天。。

liutao

J37只是一个标示符   在电路原理图中相同的标示符表示同一点  J就是接口的意思 不用的时候可以断开的

追寻

和51上的短接帽的应用差不多。

HelloWorld

哦，大概明白了。。后面就是找GPIO了。。谢了
