PCB板设计时短路问题

water327

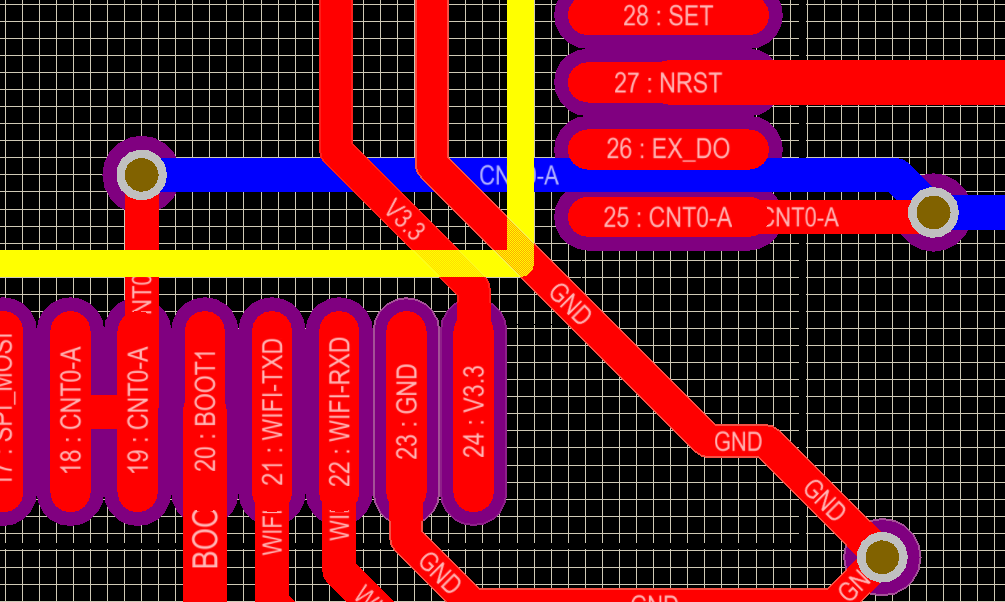

请问大家，我把设计好的PCB板焊接上stm32f103c8t6芯片后，通电3分钟芯片引脚就出现了短路冒烟的情况，取下芯片检测V3.3引脚和地之间没有短路，板子上的3.3V电源和地也没有短路，请问大家哪里出了问题？芯片右下角3.3V和地靠的比较近，会导致供电一段时间后短路么？

syt1128

3.3V一般都靠近地。正常情况下绝对不会短路。
有可能是你焊接时短路了。

water327

syt1128 发表于 2018-11-29 22:24
3.3V一般都靠近地。正常情况下绝对不会短路。
有可能是你焊接时短路了。

焊了好几次，也细心观察了每个引脚是否偏离，板子都是先正常工作，然后几分钟就短路了，是焊接的问题么？

cancore

water327 发表于 2018-11-30 09:06
焊了好几次，也细心观察了每个引脚是否偏离，板子都是先正常工作，然后几分钟就短路了，是焊接的问题么？

焊接没有问题就检查原理图是否有问题

water327

cancore 发表于 2018-11-30 09:14
焊接没有问题就检查原理图是否有问题

好的，谢谢

DigCore

曾经有过这样的经历，那时候是因为板子上需要测量12V，48V的电压，这两个电压选用的分压电阻不合适，运行一段时间就坏掉。

因此个人建议，检查电路哪些高压信号接入了单片机管脚上。

//-----------------------------------------------
